管式螺旋输送机外形为圆管状，可用于水平或倾斜输送粉末、颗粒及小块状物料（GX型倾角＜小于200°、LS型倾角＜150°)，可根据物料特性及应用场合将其材质设计为碳钢或不锈钢材质，还可根据物料输送难易程度采用无轴设计，即管式无轴螺旋输送机。

科铭管式螺旋输送机主要有ls和gx两种，ls是gx螺旋输送机改良来的，较主要的改良就是吊轴承结构，物料更加流畅的通过。工作环境温度范围GX型-20～50℃、LS型-20～℃，输送物料温度GX型低于200℃、LS型-20～80℃。应用范围

管式螺旋输送机适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。

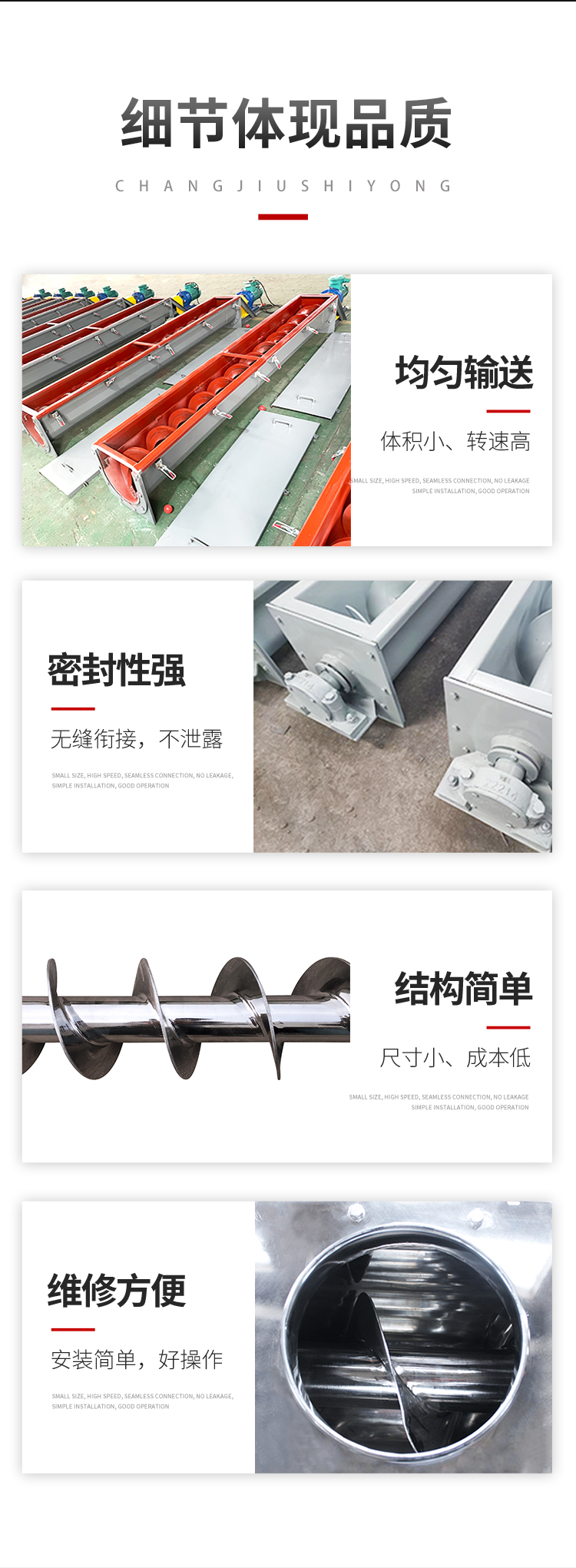

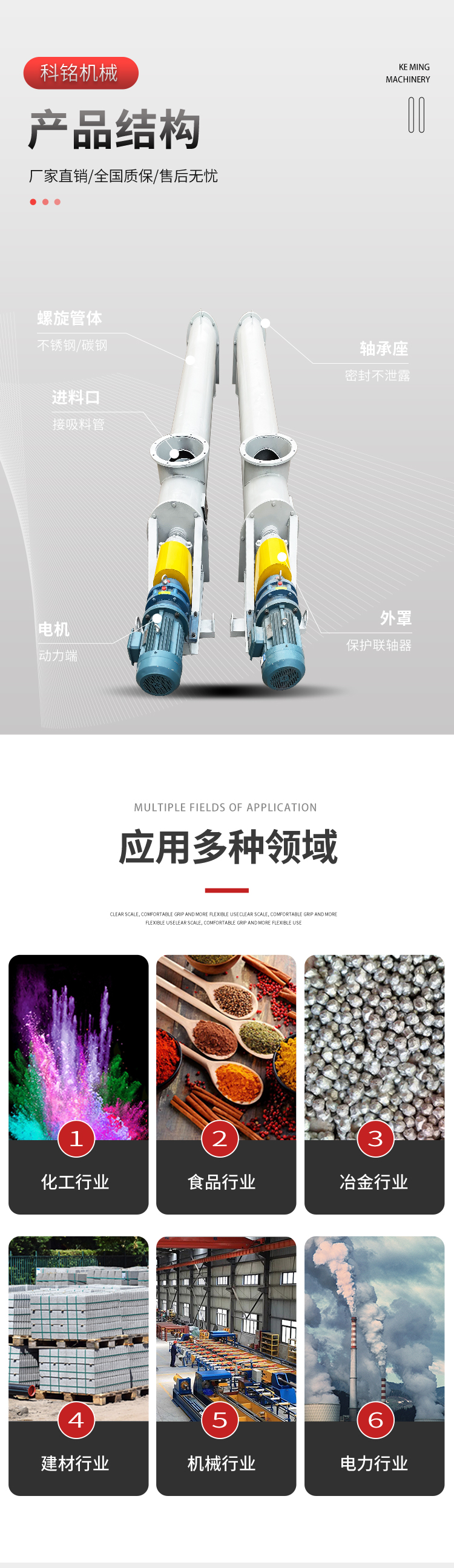

细节结构

管式螺旋输送机主要由螺旋体、机槽、轴承、驱动装置等组成。

螺旋体：由螺旋轴和焊接在轴上的螺旋叶片组成，根据螺旋叶片在转动轴上盘绕方向的不同，管式螺旋输送机螺旋叶片分为左旋和右旋两种。

驱动装置：以电动机为原动力，经摆线针轮减速机减速，再经联轴器传递动力给螺旋轴。

轴承：M1－为滚动吊轴承，采用80000型密封轴承，轴盖上设有防尘密封结构，常用在不易加油，不加油或油对物料有污染的地方，密封效果好，吊轴承寿命长，输送物料温度≤80℃。M2－为滑动吊轴承，设防尘密封装置，常用在输送物料温度比较高（＞80℃）或输送液体物料。

特点优势

1、每小时输送量可达142立方，单机输送长度可达60米；

2、采用无缝钢管焊接而成，端部法兰连接到一起，使用寿命长；

3、外壳管连接处设计了防渗水装置，可保证机器有良好的密封效果，不漏料，不卸料；

4、出料端设计有清扫装置，可对设备进行清洁，保证物料不堵料。

工作原理

管式螺旋输送机是利用旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。

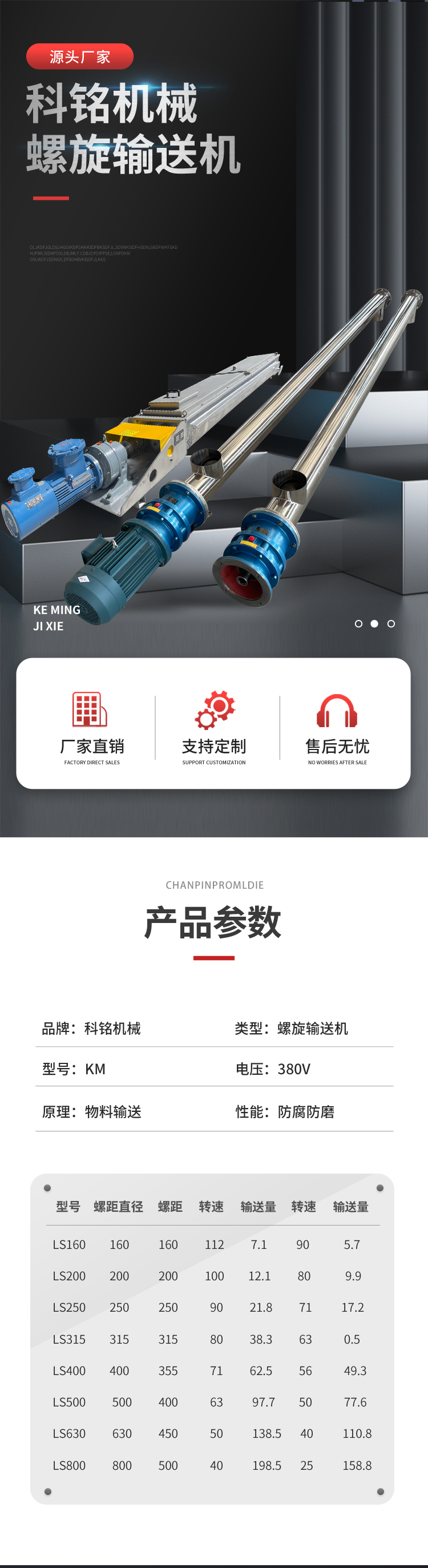

技术参数

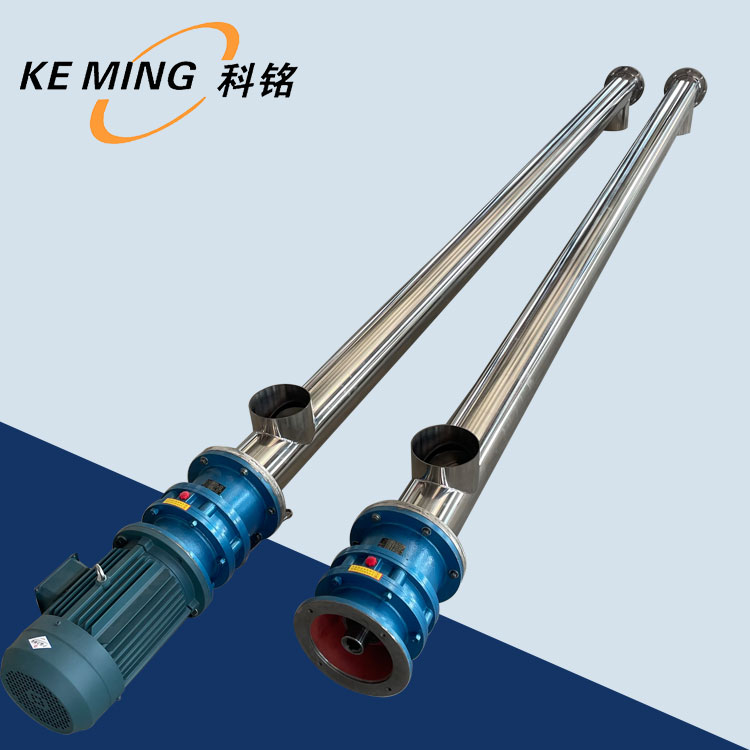

产品展示

产品实拍
