产品介绍

    ZS系列轻型直线振动筛是一种传统、经典、通用的筛分设备，其筛箱运动轨迹近似为直线。一般地，各种直线振动筛均由筛箱、支承或吊挂装置、驱动装置、隔振装置等几部分组成。ZS系列轻型直线振动筛利用振动电机的激振力作为振动源，其工作原理为，两台同一型号和规格的振动电机作同步反向转动，其所形成的、呈周期性交变的激振力驱动筛箱、带动筛面，进而使物料在筛网上被抛起，同时向前作跳跃式运动，通过多层筛网产生数种规格的筛上物、筛下物，zui后分别从各自的排料口排出，完成筛分作业。

产品结构
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

工作原理

    当纵向安装在筛体上的两台振动电机做相对运转时，两台振动电机两端的偏心块便产生额定激振力，其产生在横向的激振力由于电机的相对运转而相互抵消，其纵向激振力通过传振体传递到整个筛箱上，而使筛面振动，从而使筛面上的物料受其激振力而在筛网面上向出料口方向跳跃运动，小于筛孔的物料通过筛孔而落到下层，经连续跳跃后从出料口流出，由于筛分过程合理，物料经振动筛分级后，可取得几种不同粒度的物料，完成无聊的分级作业。

产品特点

1.设计精巧—筛机设计，精巧和容易装配，一人即可操作筛机。结构简单、维修方便、可用于流水线生产

2.高效筛选—筛分精度高、处理量大、较大筛选面积和高效益之处理能力。耗能少、噪音低、密封性好、

3.独特筛网—独特筛网结构设计，方便和快速更换筛网（只需3到5分钟），此外此种设计允许使用各种筛

4.结实耐用—其母网完全支撑细网，因此使用寿命得以延长，而降低细网耗材使用，于长时间之生产过程

技术参数

适用范围

适用于对粉状、颗粒状物料的筛选和分级，广泛应用于煤炭、水电、冶金、矿山、建材、化工、塑料、磨料、医药、粮食、碳素、化肥等行业中干式粉状或颗粒状物料的筛分。

直线振动筛常用于：硅铁，沙子，花椒颗粒，麦皮，南瓜子，硅粉，砂糖，中药，槟榔，碳化硅粉，石料，活性炭颗粒，泥土，砂石，小米，矿浆，贝壳，熟芝麻，机制砂，菊花，石英砂，建筑垃圾，焦粉，塑料颗粒，河沙等物料。

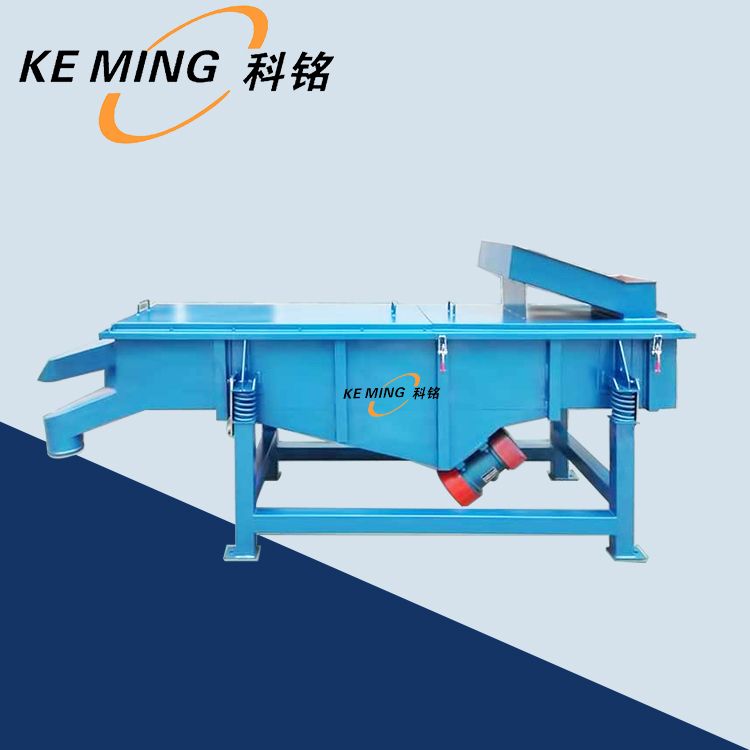

产品展示

细节展示

产品实拍
